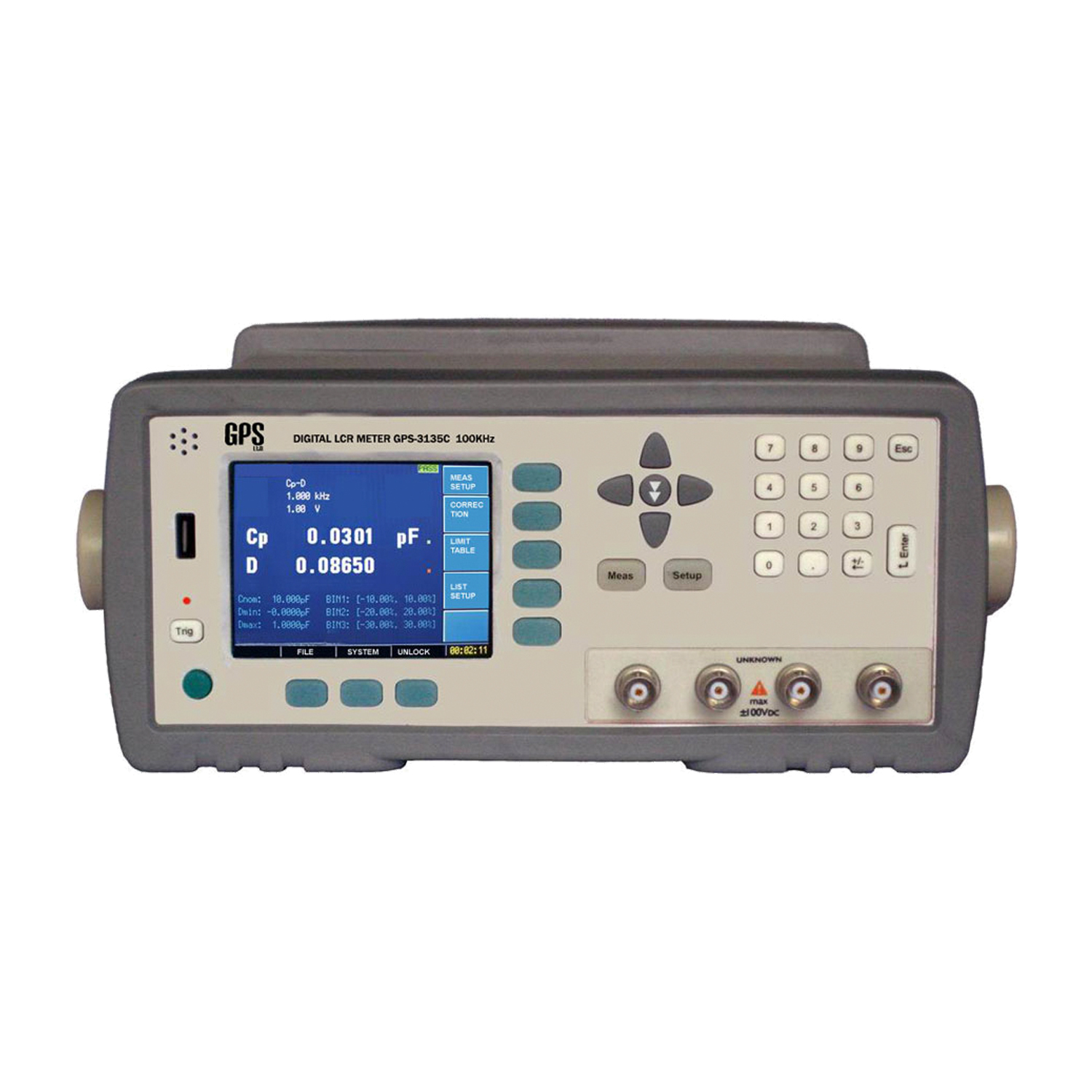

مدل GPS‑3135C از سری 313XC شرکت GPS Ltd، یک LCR متر رومیزی دیجیتال باکیفیت و امکانات حرفه‌ای است. این دستگاه اطلاعات زیر را ارائه می‌دهد:
🎯 ویژگی‌های کلیدی
- فرکانس تست: ۱۰ نقطه فرکانسی شامل ۵۰ Hz، ۶۰ Hz، ۱۰۰ Hz، ۱۲۰ Hz، ۱ kHz، ۱۰ kHz، ۲۰ kHz، ۴۰ kHz، ۵۰ kHz و ۱۰۰ kHz (تا ۱۰۰ kHz پیوسته)
- دقت اندازه‌گیری:
- سرعت SLOW یا MEDIUM: ±۰٫۰۵٪
- سرعت FAST: ±۰٫۱٪
- پارامترهای قابل اندازه‌گیری:
- پارامترهای اصلی: L, C, R, X, Z
- پارامترهای ثانویه: B, G, D, Q, θd, θr و مقاومت DC (DCR)
⚙️ قابلیت‌های عملیاتی
- صفحه نمایش رنگی TFT LCD با امکان نمایش همزمان چند پارامتر و وضوح بالا
- قابلیت Sweep فرکانس و سطح سیگنال تست تا ۱۰ حالت مختلف، تعیین سطح سیگنال از 0.01 تا 2.00 Vrms با رزولوشن 0.01 V
- امپدانس خروجی قابل انتخاب: ۳۰ Ω، ۵۰ Ω یا ۱۰۰ Ω
- کالیبراسیون خودکار Short/Open برای افزایش دقت در آزمایشات
- مقایسه‌گر (Comparator) هوشمند با قابلیت دسته‌بندی نتایج (Good / No Good) و ۱۴-bin تنظیم‌شدنی، مناسب خطوط تولید و QC
- دارای 10 حافظه از تنظیمات تست (Setup)، ذخیره نتایج و فایل‌های صفحه نمایش (تا ۹۹۹ فایل)
🖧 ارتباطات و خودکارسازی
- رابط‌های ارتباطی: USB، RS‑232، RS‑485 و پورت Handler جهت اتصال به اتوماسیون صنعتی (PLC)، همچنین پروتکل‌های SCPI و Modbus (GPIB اختیاری)
- قابلیت کنترل خارجی (تریگر): شامل Internal، Manual، External و Bus
📐 مشخصات سخت‌افزاری
- ابعاد: ۲۶۴ × ۳۵۰ × ۱۰۷ میلی‌متر
- وزن: حدود ۴ کیلوگرم
- توان مصرفی: حداکثر ~۲۰ VA
- منبع تغذیه: AC 100–240V، فرکانس 50–60Hz
🔋 گارانتی و لوازم همراه
- شامل یک سال گارانتی (در صورت ثبت محصول در سایت GPS Ltd) و حدود پنج سال خدمات پس از فروش در بازار ایران
- همراه دستگاه: پراب و فیکسچر، تست کوت‌سیرکیت و باز، کابل RS‑232، احتمالاً گیره کالوین، دفترچه راهنما و نرم‌افزار PC
📊 جدول خلاصه
|
ویژگی |
مقدار / امکانات |
|
فرکانس تست |
۵۰ Hz تا ۱۰۰ kHz (۱۰ نقطه، رزولوشن 0.001 Hz) |
|
دقت اندازه‌گیری |
±۰٫۰۵٪ (SLOW/MED), ±۰٫۱٪ (FAST) |
|
پارامترها |
L, C, R, Z، B, G, D, Q, θd, θr، DCR |
|
سیگنال تست |
۰٫۰۱ تا ۲٫۰۰ Vrms |
|
امپدانس خروجی |
۳۰ Ω، ۵۰ Ω، ۱۰۰ Ω |
|
سرعت اندازه‌گیری |
~40/s، ~10/s، ~3/s |
|
کالیبراسیون داخلی |
قابلیت Open/Short correction |
|
سازمان‌دهی نتایج |
Comparator با ۱۴-bin، ذخیره و Sweep فرکانس/سطح |
|
ارتباط با PC و اتوماسیون |
USB، RS‑232/485، Handler، پروتکل SCPI/Modbus (اختیاری GPIB) |
|
گارانتی و خدمات |
۱ سال گارانتی، حدود ۵ سال خدمات پس از فروش |
اگر مدل مشابه مانند GPS‑3138C تا ۲۰۰kHz یا GPS‑3139C تا ۳۰۰kHz را نیاز دارید، خوشحال می‌شوم مشخصات آن‌ها را نیز بررسی کنم. همچنین اگر نیاز به قیمت و فروشنده در ایران دارید یا راهنمایی در مورد استفاده، نرم‌افزار، فیکسچرها و کاربرد صنعتی مدنظرتان هست، اطلاع دهید تا بیشتر کمک کنم.
